某储能集装箱通排风系统

项目名称

某风机供电结构改造项目

项目背景

该应用场景传统方式下采用交流风机+供电电源方式，结构复杂，成本较高。

解决方案

根据行业特点和客户需求，定制化风机，支持交转直供电方式，省去交流供电电源，节约成本，精简产品结构。

产品概述

通排风系统由通风电动百叶，排风风机（电动百叶+防爆风扇+控制模块）构成. 与气体探测器、报警主机构成储能集装箱的通排风系统，防止因可燃气体聚集，达到爆炸浓度，产生爆炸风险。
控制器主机接收到气体探测器发出的报警信号后，给通排气系统发出信号，可当燃气体浓度高于阈值时，排风风机电动百叶打开，防爆风扇打开，通风电动百叶打开，将储能箱中可燃气体排出，当可燃气体浓度降到阈值以内，控制器主机接收信号自动关闭通排风系统。

当通排风系统在工作中遇到断电情况时，防爆风扇应处于关闭状态，电动百叶应处于打开状态，在断电状态下按下百叶关闭按钮，百叶关闭。

产品组成

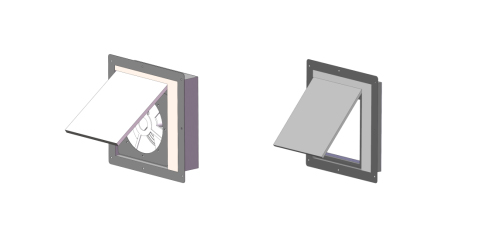

2进风电动百叶+1防爆排风风机（防爆风扇+电动百叶）+控制器为一套

1.技术参数：

1.1风机风量：830CFM
1.2防腐等级：C5
1.3防护等级：IP66
1.4工作温度范围：-40~60℃，需要满足抵抗积雪、雨水、盐雾的恶劣条件下仍可有进气作用.
1.5湿度范围：0~95%
1.6满足保温要求，保温材料满足导热系数≤0.044W/mK，覆盖完整。
1.7风机线束接口采用对插方式。
1.8风机噪声≤60dB
1.9进出风机总功率＜400W
1.10防爆特级：符合氢气场所防爆要求

2.控制器

2.1控制逻辑：

接气体探测器信号打开、关闭进风百叶、排风风机；

断电后防爆风扇关闭，电动百叶打开，需要时电气手动关闭电动百叶；
电气手动打开、关闭进风电动百叶、防爆排风风机；

2.2控制器反馈风扇、推杆工作信号，反馈信号为干接点信号。首选采用继电器，不希望采用MCU和软件。
